Macchina laminatoio a caldo del blocco cuscinetto a rulli intermedio lato azionamento
Il blocco cuscinetto per rulli intermedi lato azionamento del laminatoio a caldo è un componente di supporto di precisione utilizzato per sostenere e posizionare il rullo intermedio sul lato azionamento di un laminatoio a caldo. Esso sopporta i carichi di laminazione e li trasferisce al telaio del laminatoio, supportando al contempo la trasmissione della coppia attraverso il sistema di rulli lato azionamento. Il blocco cuscinetto può essere realizzato in base alla configurazione del laminatoio, alle dimensioni dei rulli, ai requisiti del materiale e alle specifiche tecniche del cliente.
Tipo di prodotto: Blocco cuscinetto intermedio a rulli lato trasmissione
Applicazione: Laminatoio a caldo
Materiale: acciaio fuso o acciaio forgiato a seconda delle esigenze applicative
Personalizzazione: sono disponibili produzioni personalizzate standard e non standard.
- GW Precision
- Cina, Luoyang
- Clausola contrattuale
- La capacità produttiva annua è di 1000 pezzi.
- informazione
Macchina laminatoio a caldo del blocco cuscinetto a rulli intermedio lato azionamento

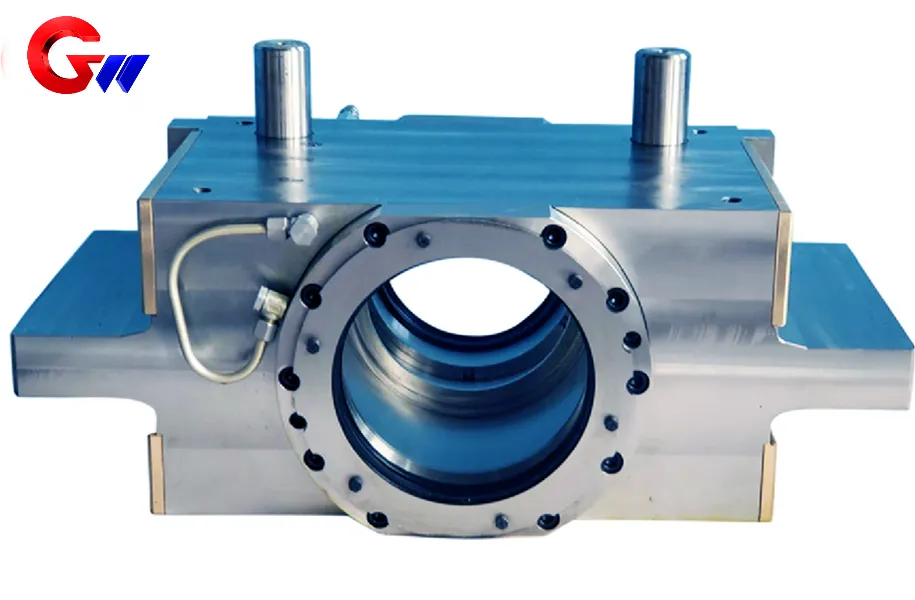

ILBlocco cuscinetto a rulli intermedi lato azionamento laminatoio a caldoÈ uno dei componenti strutturali più importanti di un laminatoio a caldo. Viene utilizzato principalmente per supportare e posizionare con precisione il rullo intermedio sul lato di azionamento del laminatoio, sopportando al contempo i carichi meccanici generati durante la laminazione e trasferendoli al telaio del laminatoio.
Durante la laminazione a caldo, il blocco cuscinetto del rullo intermedio opera in condizioni gravose, caratterizzate da alte temperature, acqua di raffreddamento, lubrificante, polvere, carichi ripetuti e vibrazioni. La zona di laminazione può raggiungere temperature comprese tra circa 800 e 1200 °C, mentre il blocco cuscinetto stesso è progettato per funzionare come parte del gruppo di supporto del rullo in condizioni operative industriali continue.
Il blocco cuscinetto deve mantenere un posizionamento stabile del rullo intermedio e garantire condizioni di installazione adeguate per il cuscinetto. Un posizionamento preciso contribuisce a ridurre la flessione del rullo e a supportare un allineamento stabile durante la laminazione. A seconda della configurazione del laminatoio, il componente può anche funzionare con un sistema di piegatura idraulica dei rulli e sopportare forze assiali aggiuntive.
Supporto, posizionamento e trasmissione di potenza
La funzione primaria del blocco cuscinetto intermedio a rulli lato trasmissione è quella di fornire affidabilitàsupporto e posizionamentoper il rullo intermedio. Le forze di laminazione vengono trasferite attraverso il gruppo rullo e cuscinetto al blocco cuscinetto e quindi al telaio del mulino.
Sul lato di azionamento, il blocco cuscinetti è anche associato al sistema di trasmissione della potenza. Può collegarsi all'albero cardanico o al riduttore e trasmettere la coppia del motore attraverso il sistema di azionamento del laminatoio.
La progettazione strutturale deve pertanto garantire un supporto sufficiente al cuscinetto, mantenendo al contempo l'allineamento richiesto tra il rullo, il cuscinetto e i componenti lato azionamento.
Lubrificazione, tenuta e raffreddamento
La lubrificazione e la tenuta sono fondamentali per il funzionamento affidabile di un gruppo cuscinetti per laminatoio. Le informazioni sul prodotto fornite includono un sistema di lubrificazione olio-aria progettato per favorire la lubrificazione dei cuscinetti e impedire che l'acqua di raffreddamento e le scaglie di ossido penetrino nell'area dei cuscinetti.
Il supporto del cuscinetto può anche incorporare o funzionare con un sistema di raffreddamento interno. Se necessario, è possibile utilizzare acqua o aria in circolazione per contribuire a controllare la temperatura del cuscinetto e ridurre l'eccessivo aumento di temperatura durante il funzionamento continuo.
Una lubrificazione, una tenuta e un raffreddamento adeguati contribuiscono a proteggere i cuscinetti e le superfici di accoppiamento nell'ambiente di laminazione a caldo. Queste funzioni sono particolarmente importanti laddove acqua di raffreddamento, scaglie, lubrificante e condizioni operative ad alta temperatura coesistono.
Selezione dei materiali
Le informazioni sul materiale fornito includonoAcciaio fuso ZG35CrMo e ZG42CrMoper applicazioni che richiedono un equilibrio tra resistenza e lavorabilità in fase di fusione.
Per applicazioni con carichi ultra elevati,acciaio forgiato 34CrNiMo6Viene inoltre indicata come opzione, offrendo una maggiore resistenza alla fatica per condizioni operative gravose.
La scelta finale del materiale dipende dalla configurazione del laminatoio, dalla struttura del blocco cuscinetto, dalle condizioni di carico, dai requisiti di produzione e dalle specifiche tecniche del cliente. La selezione del materiale viene quindi determinata in base al prodotto specifico, anziché applicare un unico tipo di materiale a tutti i blocchi cuscinetto.
Processo di produzione
Grazie a una lunga esperienza nella produzione, GW Precision ha sviluppato un processo di lavorazione collaudato per i blocchi di cuscinetti dei laminatoi. Il processo produttivo combina lavorazione verticale, alesatura orizzontale, pianificazione del processo assistita da computer e ispezione a fasi.
Durantelavorazione verticaleIl componente viene inizialmente lavorato secondo la geometria del disegno. Sulle superfici interessate viene riservato un sovrametallo di lavorazione e le aree lavorate vengono pulite e sbavate per il controllo qualità. Il primo pezzo viene ispezionato prima che il successivo processo produttivo prosegua.
Duranteperforazione orizzontaleLe tolleranze di lavorazione sono riservate per le superfici e le scanalature pertinenti. I dati di processo di riferimento includono una tolleranza di circa 1,5-2 mm per superfici e scanalature selezionate, mentre la lavorazione dei fori può mantenere una tolleranza di circa 3-4 mm prima della lavorazione finale. Questi valori sono riferimenti di processo e vengono adattati in base ai requisiti effettivi del disegno e della lavorazione.
Dopo la lavorazione, le bave e gli spigoli vivi vengono rimossi per facilitare l'ispezione e le successive fasi di lavorazione.
Lavorazione CNC e ottimizzazione dei processi
Per i blocchi di cuscinetti dei laminatoi, i blocchi dei rulli di piegatura e altri componenti di precisione, GW Precision utilizza la programmazione assistita da computer per ottimizzare i programmi di lavorazione e organizzare il processo produttivo.
La sequenza di lavorazione viene pianificata in base alla struttura del componente, ai requisiti di lavorazione e ai punti di controllo. Ciò consente di controllare la relazione tra le diverse superfici lavorate e garantisce una precisione dimensionale costante.
La combinazione di lavorazione verticale, alesatura orizzontale, ottimizzazione del processo e controllo del primo pezzo fornisce un approccio produttivo strutturato per componenti complessi di laminatoi.
Controllo qualità
Il controllo qualità è integrato nel processo produttivo anziché essere limitato all'ispezione finale. L'ispezione del primo pezzo viene effettuata dopo le fasi di lavorazione chiave, consentendo di verificare il processo prima di proseguire con la produzione.
Durante la produzione vengono presi in considerazione il controllo dimensionale, la verifica delle tolleranze di lavorazione, le condizioni superficiali e la rimozione di bave e spigoli vivi. Il processo di lavorazione viene adattato in base al disegno tecnico e alle effettive esigenze del prodotto.
Attraverso lo sviluppo di processi a lungo termine e l'ottimizzazione continua dei programmi di lavorazione CNC, GW Precision ha stabilito un processo di produzione per ilblocco cuscinetto intermedio lato trasmissionee altri componenti di precisione per laminatoi.
La combinazione di un'adeguata selezione dei materiali, lavorazioni di precisione, pianificazione del processo, ispezione, lubrificazione e accorgimenti di tenuta consente al blocco cuscinetto di soddisfare i requisiti delle diverse applicazioni nei laminatoi a caldo.
GW Precision è in grado di produrre componenti standard e non standard.blocchi di cuscinetti per laminatoio a caldoin base ai disegni del cliente, alla configurazione delle apparecchiature, ai requisiti dei materiali e alle specifiche tecniche.
